LiFePO4 BMS: kuidas valida oma paki jaoks õige akuhaldussüsteem
Vale akuhaldussüsteemi (BMS) valimine on LiFePO4 akude enneaegse rikke üks levinumaid põhjuseid – ja üks lihtsamini välditavaid probleeme. See juhend annab teile ülevaate LiFePO4 akuhaldussüsteemi täpsest toimimisest, teie rakenduse jaoks olulistest spetsifikatsioonidest ja sellest, kuidas vältida paigaldusvigu, mis saadavad meile enamiku tugiteenuse päringuid.
LiFePO4 BMS-i kohta
LiFePO4 BMS (aku haldussüsteem) on elektrooniline aju teie akuelementide ja ülejäänud süsteemi vahel. See teeb kolme asja:
- Jälgib iga elementi eraldi – pinget, temperatuuri ja laetuse taset reaalajas.
- Kaitseb akut – katkestab laadimise või tühjenemise hetkel, kui aku väljub ohutu töörežiimi aknast.
- Tasakaalustab akuelemente – ühtlustab kõigi akuelementide laetuse taset, nii et nõrgim element ei koormaks kogu süsteemi.
Ilma aku juhtimissüsteemita (BMS) triivivad üksikud elemendid aja jooksul laiali. Kiiremini laetav element jõuab esimesena oma ülepingepiirini ja piirab kogu aku kasutatavat mahtuvust. Kiiremini tühjeneva elemendi pinge langeb alla ohutu läve ja see vananeb kiiremini. Õigesti konfigureeritud BMS hoiab ära mõlemad.
LiFePO4 BMS: kuidas valida õigeAku haldussüsteemTeie paki jaoks
Vale akuhaldussüsteemi (BMS) valimine on LiFePO4 akude enneaegse rikke üks levinumaid põhjuseid – ja üks lihtsamini välditavaid probleeme. See juhend annab teile ülevaate LiFePO4 akuhaldussüsteemi täpsest toimimisest, teie rakenduse jaoks olulistest spetsifikatsioonidest ja sellest, kuidas vältida paigaldusvigu, mis saadavad meile enamiku tugiteenuse päringuid.
Põhilised kaitsefunktsioonid – mida igaüks neist teeb
Iga usaldusväärne LiFePO4 BMS katab need kuus kaitsekihti standardvarustuses. Kui teie hinnataval BMS-il mõni neist puudub, siis liikuge edasi.
| Kaitse | Mis seda käivitab | Miks see on oluline |
| Ülepingekaitse (OVP) | Elementide pinge tõuseb laadimise ajal üle ~3,65 V | Hoiab ära ülelaadimise, elektrolüüdi lagunemise ja mahtuvuse vähenemise |
| Alapingekaitse (UVP) | Elementide pinge langeb tühjenemise ajal alla ~2,50 V | Hoiab ära sügava tühjenemise, mis põhjustab pöördumatuid rakkude kahjustusi |
| Ülekoormuskaitse (OCP) | Tühjendusvool ületab nimipiiri | Kaitseb FET-e, siine ja elementide ühendusi termiliste kahjustuste eest |
| Lühisekaitse (SCP) | Tuvastatakse äkiline voolutüvi (mikrosekundiline reaktsioon) | Lülitab seadme välja enne, kui tõsine rike võib põhjustada tulekahju või ventilatsiooni |
| Ülekuumenemise kaitse (OTP) | Elemendi või MOSFET-i temperatuur ületab lävendi | Peatab laadimise või tühjenemise enne, kui kuumus kiirendab lagunemist |
| Rakkude tasakaalustamine | Elementide vahel tuvastatud pingeerinevus | Ühtlustab laetuse taset, et aku täismahtuvust saaks kasutada |
Märkus: Täpsed käivitusläved (nt 3,65 V OVP jaoks) konfigureeritakse BMS-i kalibreerimise ajal ja need on mudeliti erinevad. Kontrollige alati tellitava tootekoodi andmelehte.

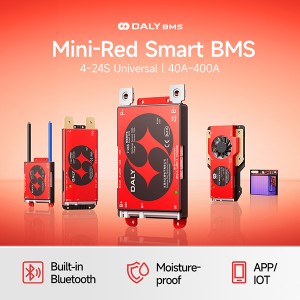

Daly BMS LiFePO4 tootevalik — tehniline ülevaade
Daly BMS LiFePO4 tooteperekond hõlmab laia valikut konfiguratsioone alates kompaktsetest 12 V isepaigaldatavatest patareidest kuni 48 V+ tööstuslike ja energiasalvestussüsteemideni. Peamised parameetrid mudelirühma järgi:
| Parameeter | Vahemik / Valikud | Märkused |
| Aku keemia | LiFePO4 (LFP) | Spetsiaalne LFP pinge kalibreerimine; eraldi mudelid liitiumioonakudele / LTO-dele |
| Seeria rakkude arv (S) | 4S · 8S · 12S · 16S · 20S · 24S | Katab 12V · 24V · 36V · 48V · 60V · 72V nimipinged |
| Pidev voolutugevus | 20A — 200A (mudelist olenevalt) | Alati suuruse järgi ≥110% teie maksimaalsest pidevast koormusvoolust |
| Tasakaalustusmeetod | Passiivne tasakaalustamine (standardne) / Aktiivne tasakaalustamine (täiendus) | Aktiivset tasakaalustamist on eelistatud üle 100 Ah akude või sagedase osalise tsüklilise töö korral. |
| Sideliides | UART · RS485 · Bluetooth (nutikad BMS-mudelid) | Nõutav, kui teie inverter/laadija vajab reaalajas SOC-i või mobiilsidevõrgu andmeid |
| Eluasemevalikud | Standardne / konformne kate / IP67 on saadaval soovi korral | Välis-, mere- ja tööstuskeskkonnad nõuavad kõrgemaid IP-kaitseastmeid |
| OEM/ODM | Saadaval | Toetatud on kohandatud püsivara, sildistamine, korpus ja protokolli integreerimine |
Mudelipõhiste andmelehtede ja kehtivate spetsifikatsioonidokumentide vaatamiseks külastage veebisaiti dalybms.com või võtke otse ühendust meie tehnilise meeskonnaga.
Kuidas valida õige LiFePO4 BMS – 5-astmeline protsess
Töötage need viis sammu järjest läbi. Ükskõik millise sammu vahelejätmine põhjustabki ebakõlasid.
1. samm – loendage oma rakud järjestikku (S-loendus)
S-arv määrab BMS-mudeli. Iga LiFePO4 elemendi nimipinge on 3,2 V. Liida need kokku:
- 4S = nimipinge 12,8 V → standardne 12 V süsteem
- 8S = nimipinge 25,6 V → standardne 24 V süsteem
- 16S = nimipinge 51,2 V → standardne 48 V süsteem
- 24S = nimipinge 76,8 V → standardne 72 V süsteem
Vale S-arvuga hinnatud BMS-süsteem kas ei loe elementide pingeid õigesti või rakendab valesid kaitselävi. Lahendust pole – S-arvul peab olema täpne vaste.
2. samm — määrake oma pidevvooluvajadus
Liialt paljude samaaegselt töötavate koormuste nimivoolud liigpingetõusu korral arvesta 10–20% varu. Valige sellest summast suurem järgmine saadaolev BMS-i voolutugevus. Näiteks: 2000 W inverter 24 V süsteemis tarbib täiskoormusel umbes 83 A – õige miinimumvalik on 100 A BMS.
Ärge arvutage keskmist koormust. BMS peab hakkama saama halvima samaaegse koormusega ilma väljalülitumiseta.
3. samm – otsustage passiivse ja aktiivse tasakaalustamise vahel
Passiivne tasakaalustamine põletab kõrge SOC-iga elementides liigse laengu takisti abil ära. See toimib, aga on aeglane ja tekitab soojust. Aktiivne tasakaalustamine kannab laengu kõrge SOC-iga elementidelt madala SOC-iga elementidele, kasutades induktiivpoole või kondensaatoreid – see on kiirem, energiasäästlikum ja parem suurte agregaatide puhul.
Kui teie aku on üle 100 Ah, seda sageli osaliselt tsükliliselt laetakse (päikeseenergia rakendused) või see asub suletud ruumis, kus kuumus on probleemiks, on aktiivne tasakaalustamine parem investeering.
4. samm – kontrollige, millist kommunikatsiooni teie süsteem vajab
Kui teie inverter, päikeselaadimise kontroller või jälgimisplatvorm vajab reaalajas akuandmeid – laadimise olekut, elementide pinget, temperatuuri, häireteateid –, vajate sobiva liidesega BMS-i. RS485 on enamiku 48 V invertersüsteemide standard. Bluetooth hõlmab nii isetegemise kui ka mobiilset jälgimist. Mõned inverterid vajavad CAN-siini või patenteeritud protokolli. Enne tellimist veenduge ühilduvuses.
5. samm – kontrollige keskkonnareitingut
Kuivasse siseruumi paigaldatud BMS ei vaja spetsiaalset korpust. Paadis, välistingimustes kasutatavas kapis või mootoriruumis asuv BMS vajab minimaalselt konformkatet ja ideaaljuhul IP67-klassi korpust. Niiskuse sissepääs on BMS-i rikete kõige levinum põhjus välistingimustes ja merel kasutatavates paigaldistes.
